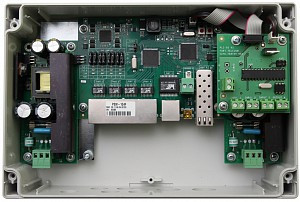

Плата расширения PLC-02

Плата расширения PLC-02 – это плата опций для управляемых коммутаторов PSW-1G4F и PSW-2G4F, обеспечивающая дополнительный функционал.

PLC-02 имеет:

• 3 входа типа "сухой контакт" (с гальванической развязкой).
• 1 релейный выход, нормально разомкнутый. 250В, 0.15А.
• Порт RS-485 с гальванической развязкой.

Входы предназначены для подключения различных датчиков, кнопок, извещателей. Выходможет использоваться для подключения исполнительных устройств, оповещателей и пр. с током не более 0.15А. Порт RS-485 адаптирован для счетчиков электроэнергии. Совместим со счетчиком Энергомера CE102M R5.

Выбор режимов работы портов осуществляется через Web-интерфейс коммутатора.

Внимание! Для работы платы PLC-02 требуется подать 220В на оба блока питания в коммутаторе.

Интерфейсы

• 3 входа типа "сухой контакт" (с гальванической развязкой).

  Сопротивление замкнутого контакта не более 200 Ом, сопротивление разомкнутого не менее 50 кОм.

• 1 релейный выход, нормально разомкнутый. 250В, 0.15А.
• 1 порт RS-485 с гальванической развязкой.
