Коммутатор TFortis PSW-2G+ управляемый

О продукте

PSW-2G+ является многофункциональным гигабитным управляемым коммутатором для IP-видеонаблюдения. Главной особенностью устройства является поддержка технологии двойного PoE+ (IEEE 802.3at, High PoE). Благодаря этому по обычной 4-х парной витой паре можно запитать любую PoE видеокамеру. Это особенно важно для PTZ видеокамер с потреблением до 60Вт (например, AXIS серии Q60). Второй особенностью этой модели является наличие встроенного оптического кросса, что исключает использование внешних шкафов.

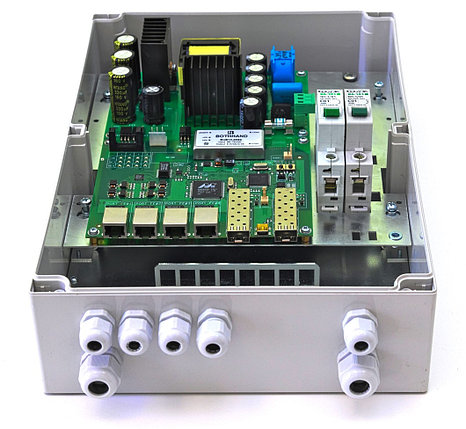

PSW-2G+ представляет собой всепогодный (IP66) компактный бокс (240х360х120 мм), изготовленный из прочного высококачественного пластика. Внутри блока установлена плата коммутатора, блок питания, оптический кросс (опция) и DIN-рейка.

В состав PSW-2G+ входят:

• управляемый      коммутатор Gigabit Ethernet
• два      SFP слота      для подключения оптики
• 4 порта для подключения видеокамер
• двойной PoE+ инжектор на каждом порту (60Вт)
• грозозащита по питанию 220В
• грозозащита по Ethernet портам
• модуль контроля зависания видеокамер
• модуль предварительного прогрева термокожухов для      комфортного запуска видеокамер
• система поддержания собственного микроклимата
• блок питания
• микроконтроллер для обеспечения сервисных функций и      WEB управления
• компактный корпус и удобные элементы крепления

Особенности коммутатора TFortis PSW-2G+

Поддержка двойного PoE+ (IEEE 802.3 at).

Главной особенностью коммутатора PSW-2G+ является поддержка технологии двойного PoE+ (IEEE 802.3at), благодаря чему стало возможно запитать любую PoE-видеокамеру по обычному Ethernet кабелю. Реализуется это следующим образом. По парам проводов 1,2 и 3,6 (вариант А) передается 30Вт и по парам 4,5 и 7,8 (Вариант В) передается также 30Вт. В итоге, в нагрузку поступает 60Вт. Такая схема питания поддерживается энергоемкими устройствами. Например, уличными PTZ-видеокамерами с заявленной мощностью 60Вт. Важно, что устройство поддерживает работу устройств, требующих обычное PoE (IEEE802.3af) с потреблением до 15Вт.

Встроенный оптический кросс.

Коммутатор PSW-2G+ имеет исполнение со встроенным оптическим кроссом. Это позволяет разварить оптику непосредственно в корпусе коммутатора. Уже не потребуется ставить внешний шкаф, что позволит существенно сэкономить.

Соединение устройств «цепочкой».

Наличие 2-х гигабитных портов позволяет подключать PSW-2G+ в «цепочку». При этом используется только одно оптическое волокно. Это особенно актуально, когда арендуются линии связи или имеется дефицит свободных волокон оптического кабеля.

Построение отказоустойчивой сети (STP/RSTP).

Для обеспечения отказоустойчивой сети реализована поддержка протоколов STP/RST.  Это дает возможность проложить между устройствами дополнительные каналы связи. Другими словами, у каждой видеокамеры будет альтернативный канал связи. В случае обрывов оптики или выхода из строя того или иного сетевого узла, трафик пойдет по альтернативным маршрутам. Рекомендуемая схема - «кольцо» с протоколом RSTP.

Гигабитная полоса пропускания.

Гигабитные скорости позволяют прокачать суммарный трафик даже от мощных видеокамер даже при подключении их к PSW-2G+, соединенных в цепочку.

Реализация гигабитных портов на SFP модулях.

Гигабитные порты реализованы SFP слотами. Теперь у Вас появляется возможность использовать тот SFP модуль, который является наиболее подходящий. Взять модуль на 2 км или на 80 км, с разъемом SC или LC, одномодовый или многомодовый, и др. – решать Вам. Если расстояние не более100 м, Вы вообще можете оборудовать SFP слот медным гигабитом (1000Base-T). Блоки PSW-2G+ могут поставляться как с предустановленными SFP модулями, так и без них, согласно спецификации заказа.

Комфортное включение видеокамер при низких температурах.

Наиболее критичным моментом в работе видеокамеры являет процесс ее включения при низкой температуре окружающей среды. Именно холодный старт может стать причиной выхода из строя дорогой видеокамеры. Чтобы избежать подобных случаев, в блоке PSW-2G+ реализован предварительный прогрев термокожухов. Суть его заключается в том, что после подачи питания на блок, вначале будут запитаны нагревательные элементы термокожухов, а только потом через некоторое время и сами видеокамеры. Такая задержка позволяет обеспечить комфортные условия для запуска видеокамер, а Вам позволит сберечь дорогое оборудование.

Защита от «зависания» видеокамер.

PSW-2G+ постоянно контролирует подключение видеокамеры к коммутатору. Если камера перестает отвечать на служебные запросы коммутатора, то принимается решение о ее зависании. После чего PSW-2G+ перезапускает видеокамеру по PoE. Данная функция позволяет минимизировать обслуживание системы видеонаблюдения на объекте. Эта функция может быть отключена программно.

Удаленное включение/выключение видеокамер.

Поскольку PSW-2G+ питает камеры по PoE, то у оператора появляется возможность одним кликом мышки включить или выключить видеокамеру, что бывает необходимым при эксплуатации системы видеонаблюдения.

Грозозащита.

Входы питания и порты, к которым подключаются видеокамеры, имеют элементы защиты от импульсных перенапряжений большой мощности (грозозащита). Это позволяет как самому коммутатору PSW-2G+, а также видеокамерам, функционировать в неблагоприятной электромагнитной обстановке.

Жесткие условия эксплуатации.

PSW-2G+ не требует технического обслуживания и предназначен для круглосуточной работы в уличных условиях при температуре окружающей среды  -45 .. +40 °C с SFP модулями коммерческого исполнения (0..+70°C). При использовании индустриальных SFP модулей (-40..+85°C), диапазон рабочих температур коммутатора PSW-2G+ составляет -55 .. +50 °C.

Управление через Web.

Управление коммутатором осуществляется через простой и интуитивно понятный Web интерфейс. Перед тем, как установить коммутатор на объект требуется его предварительно сконфигурировать, как минимум установить сетевые настройки. В процессе функционирования можно проконтролировать состояние линков на портах, включить или выключить видеокамеру, продиагностировать целостность линии до видеокамеры и многое другое.  С выходом новых прошивок будут увеличиваться возможности устройства. Это означает, что купив сегодня PSW-2G+ с одним набором функций, завтра Вы сможете увеличить свой функционал простым обновлением ПО. Они бесплатные и самое главное, для обновления Вам не потребуется демонтировать PSW-2G+. Все можно сделать удаленно по сети через дружелюбный Web интерфейс.
